国家标准概述

电缆桥架国家标准的制定是为了保障电缆桥架的质量和使用效果，确保其能够满足电缆敷设和运行的要求。国家标准对电缆桥架的材质、结构和厚度等方面做出了明确规定，以便提供统一的生产和应用指南。目前采用的最多的是《JB/T 10216-2013 电控配电用电缆桥架》和《T/CECS31-2017 钢制电缆桥架工程技术规程》两本标准

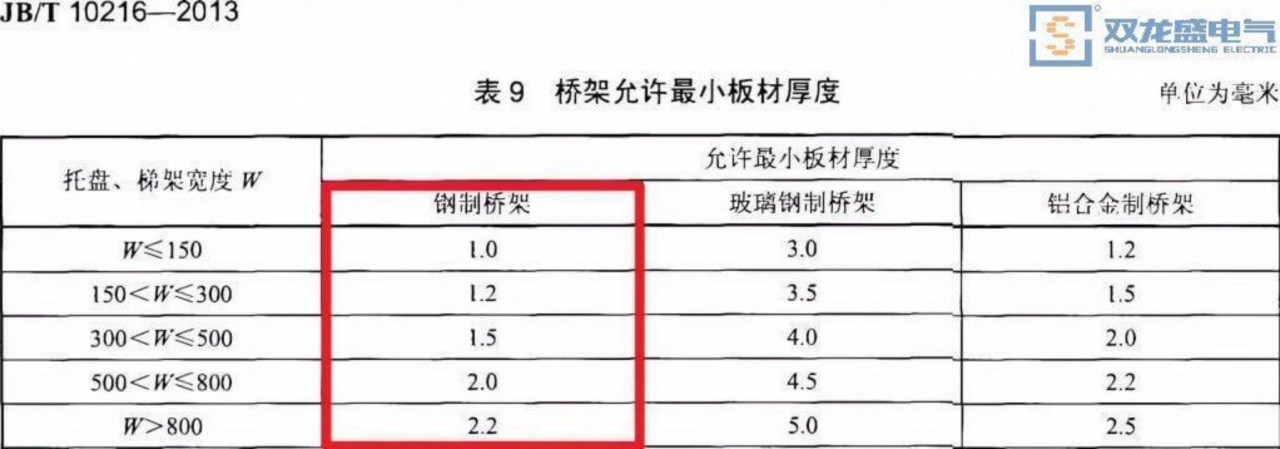

根据标准JB/T 10216-2013 ,钢制桥架的厚度与槽宽相关。具体规定如下:

槽宽≤150mm,槽体厚度≥1.0mm

槽宽>150mm且≤300mm,槽体厚度≥1.2mm

槽宽>300mm且≤500mm,槽体厚度≥1.5mm

槽宽>500mm且≤800mm,槽体厚度≥2.0mm

槽宽>800mm,槽体厚度≥2.2mm

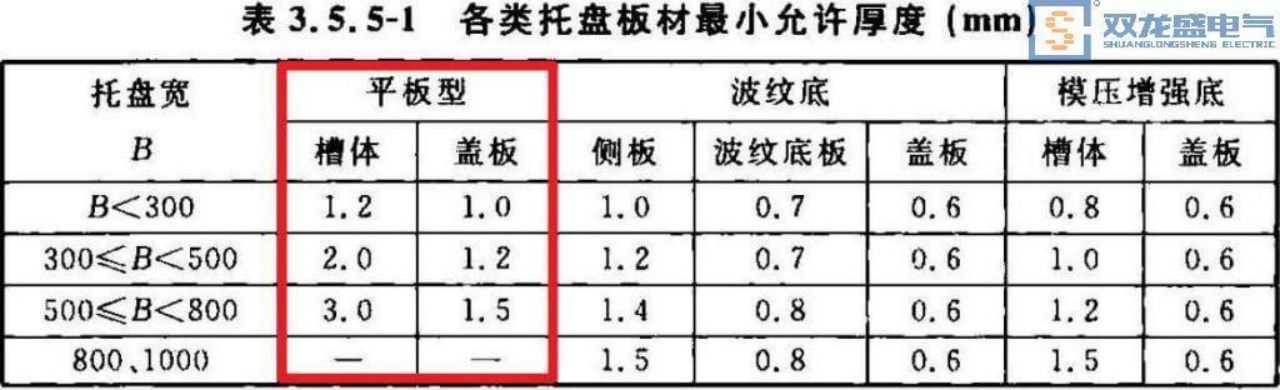

根据标准《T/CECS31-2017 钢制电缆桥架工程技术规程》,具体为:

梯架宽＞150mm，且≤300mm，梯架厚度≥2.0mm，盖板厚度≥1.2mm

梯架宽≥300mm，且＜500mm，梯架厚度≥2.0mm，盖板厚度≥1.2mm

梯架宽≥500mm，且＜800mm时，梯架厚度≥3.0mm，盖板厚度≥1.5mm

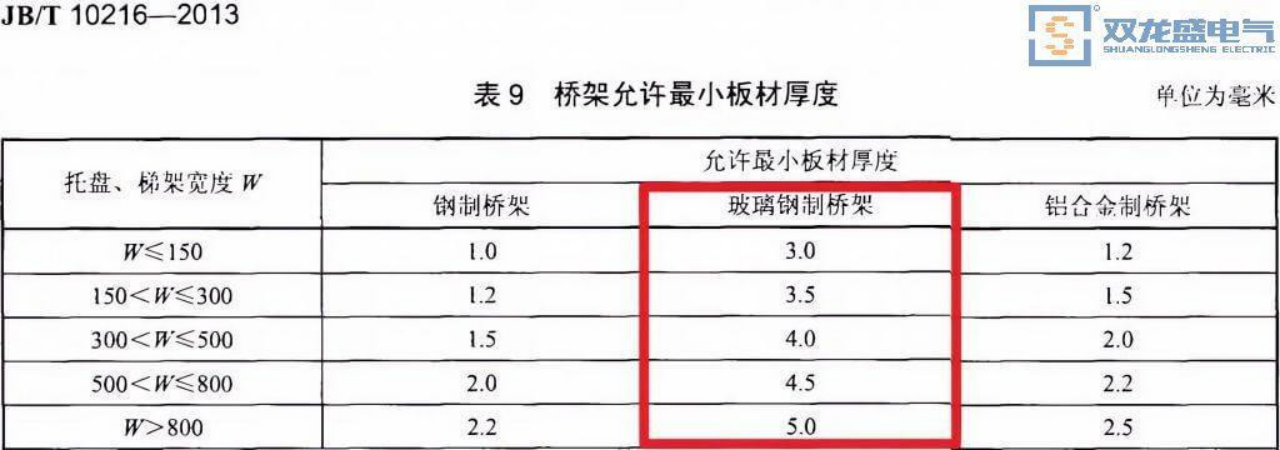

1.玻璃钢制桥架

槽宽≤150mm,槽体厚度≥3.0mm

槽宽>150mm且≤300mm,槽体厚度≥3.5mm

槽宽>300mm且≤500mm,槽体厚度≥4.0mm

槽宽>500mm且≤800mm,槽体厚度≥4.5mm

槽宽>800mm,槽体厚度≥5.0mm

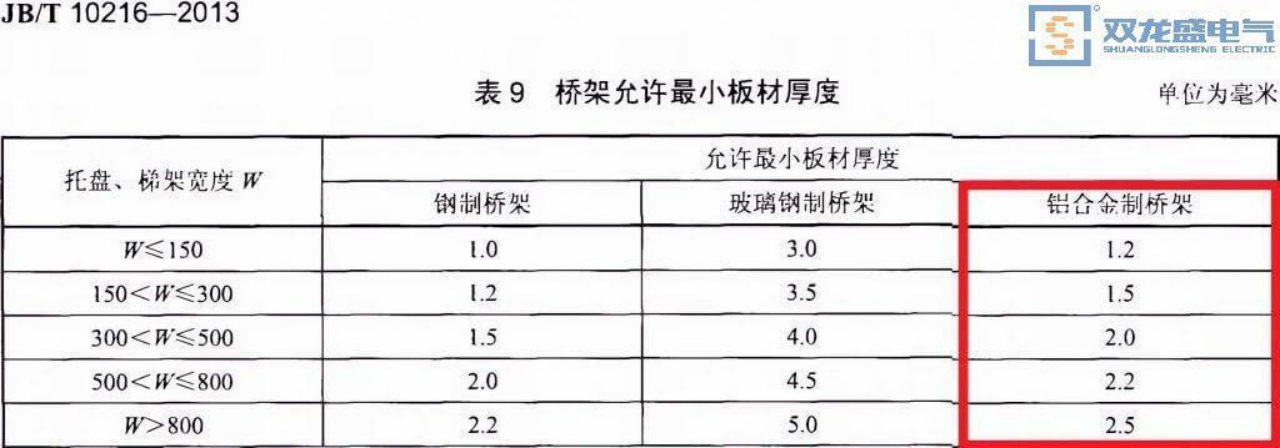

2.铝合金制桥架

根据标准JB/T 10216-2013,铝合金制桥架的厚度规定:

宽度≤150mm,桥架厚度≥1.2mm

宽度>150mm且≤300mm,桥架厚度≥1.5mm

宽度>300mm且≤500mm,桥架厚度≥2.0mm

宽度>500mm且≤800mm,桥架厚度≥2.2mm

宽度>800mm,桥架厚度≥2.5mm

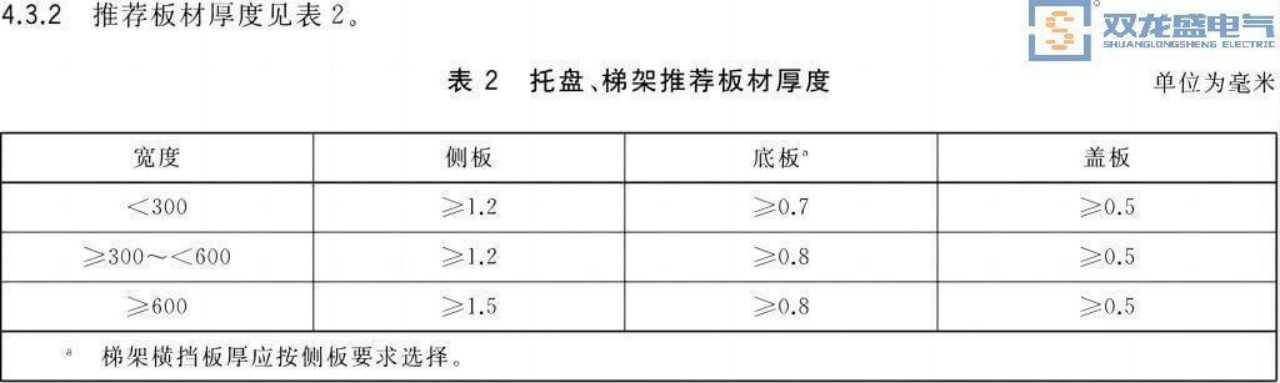

3.节能钢制桥架的厚度规定

节能钢制桥架应符合《GB/T23639-2017 节能耐腐蚀钢制电缆桥架》的规定,与槽宽相关:

桥架宽度<300mm，侧板厚度≥1.2mm,底板厚度≥0.7mm,盖板厚度≥0.5mm

桥架宽度≥300mm且<600mm，侧板厚度≥1.2mm,底板厚度≥0.8mm,盖板厚度≥0.5mm

桥架宽度≥600mm，侧板厚度≥1.5mm,底板厚度≥0.8mm,盖板厚度≥0.5mm

4.桥架其他部分的厚度规定
